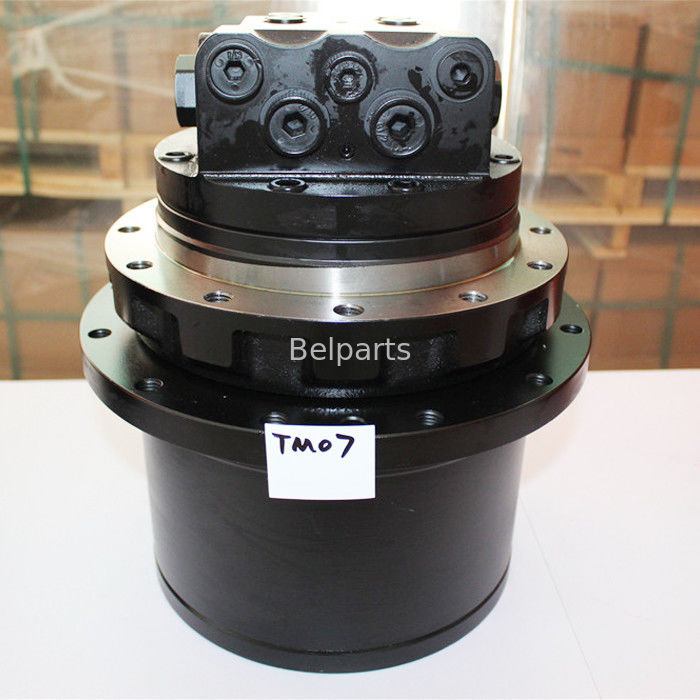

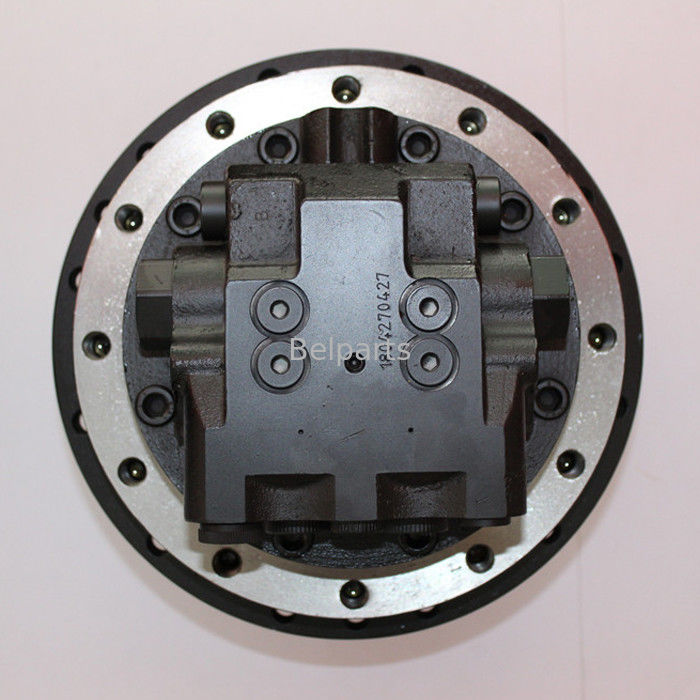

Doosan Daweoo DH55 DH60 DH60-7 DX60W ফাইনাল ড্রাইভ ভ্রমণ হ্রাসকারী মোটর 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC
GM07 ফাইনাল ড্রাইভ হাইড্রোলিক মোটর
,TM07 ফাইনাল ড্রাইভ হাইড্রোলিক মোটর
,TM07 ফাইনাল ড্রাইভ
Doosan Daewoo DH55 DH60 DH60-7 DX60W ফাইনাল ড্রাইভ ট্রাভেল মোটর
হাই টর্ক 8,340 এন · এম ডাবল-স্পিড হাইড্রোলিক ট্র্যাক রিডাক্টর ডাবল 12-হোল এম 14 ফ্ল্যাঞ্জ সহ।ডুসান / ডেইওউ ৫.৫ টন ক্রলার এবং চাকার খননকারীর জন্য ডিজাইন করা ব্র্যান্ড নতুন ভারী দায়িত্ব TM07VC সিরিজ হাইড্রোলিক ফাইনাল ড্রাইভ ভ্রমণ মোটর গিয়ারবক্স সমাবেশ।ডুসান অরিজিনাল OEM পার্ট নাম্বারের সাথে সম্পূর্ণরূপে বিনিময়যোগ্য2401-9301C,401-00473,৪০১-০০৫২৪,K1039056,170403-00098,170403-00003C,170403-00003E,২৪০১-৯২৪৫, এবং170403-00100B.
1টেকনিক্যাল অপারেটিং স্পেসিফিকেশন
(ডুসান মট্রোল ইঞ্জিনিয়ারিং ক্যাটালগ এবং ডুসান ইনফ্রাকোর পার্টস ম্যানুয়ালের মাধ্যমে কর্তৃপক্ষ যাচাই করা হয়েছে)
| ইঞ্জিনিয়ারিং প্যারামিটার | যাচাইকৃত টেকনিক্যাল মেট্রিক |
|---|---|
| Doosan OEM পার্ট নম্বর | 2401-9301C,401-00473,৪০১-০০৫২৪,K1039056,170403-00098,170403-00003C,170403-00003E,২৪০১-৯২৪৫,170403-00100B |
| হাইড্রোলিক মোটর প্ল্যাটফর্ম | TM07VC(ইন্টিগ্রেটেড ডাবল স্টেজ প্ল্যানেটার রিডাক্টর সহ ভেরিয়েবল ডিসপ্লেসমেন্ট অ্যাক্সিয়াল পিস্টন মোটর) |
| সামঞ্জস্যপূর্ণ Doosan / Daewoo মডেল | DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (6 টন সিরিজ) |
| খননকারীর ওজন শ্রেণী | 5.৫ ∙ ৬.৫ টন মিনি / মিডি এক্সক্যাভারেটর |
| মোটর স্থানচ্যুতি (মিনিট / সর্বোচ্চ) | 34.0 / 55.8 cm3/rev (দুই গতির স্বয়ংক্রিয় শিফট) |
| গ্রহীয় হ্রাস গিয়ার অনুপাত | 53.71:1 |
| সর্বাধিক আউটপুট ট্র্যাক্টিভ টর্ক | 8৩৪০ এন.এম. |
| সর্বোচ্চ সিস্টেম ত্রাণ চাপ | 34.3 এমপিএ(343 বার / 4,975 PSI) |
| গুণমান গ্রেড এবং গ্যারান্টি | ১০০% নতুন স্ট্যান্ডার্ড |
2. যাচাইকৃত শারীরিক ফিটমেন্ট এবং মাউন্ট আকার
(প্রত্যক্ষ ফিট ফিজিক্যাল ভেরিফিকেশন টেবিল যা OEM TM07VC টেকনিক্যাল ডায়াগ্রামের সাথে মিলে যায়)
| অঙ্কন লোকেটর | সমালোচনামূলক ফিটমেন্ট প্যারামিটার | শারীরিক মাত্রা / স্পেসিফিকেশন |
|---|---|---|
| এ | স্প্রকেট বোল্ট সার্কেল (পিসিডি) | Ø345 মিমি |
| বি | স্প্রকেট হাব পাইলট ব্যাসার্ধ | Ø২৬৮ মিমি(স্প্রোকেট সেন্টারিং ফ্ল্যাঞ্জ) |
| সি | স্প্রকেট হাব স্পিগট ব্যাসার্ধ | Ø306 মিমি |
| ডি | ফ্রেম বোল্ট সার্কেল (পিসিডি) | Ø১২৪ মিমি |
| ই | ফ্রেম পাইলট ব্যাসার্ধ | Ø68 মিমি |
| এফ | ফ্রেম স্পিগট ব্যাসার্ধ | Ø২৪৪ মিমি |
| জি / এইচ / জে | আন্ডারকার্সের সমন্বয় পদক্ষেপ | জিঃ ২১০ মিমি। এইচঃ ২৫০ মিমি। জেঃ ২৮২ মিমি। |
| কে | স্প্রকেট ফ্ল্যাঞ্জ বোল্ট থ্রেড | ১২ × এম১৪ × পি২0 |
| এল | ট্র্যাক ফ্রেম বোল্ট থ্রেড | ১২ × এম১৪ × পি২0 |
| এম | প্রধান হাইড্রোলিক ওয়ার্ক পোর্ট (এ/বি) | PF 1/2"(উচ্চ চাপের প্রবাহ/প্রবাহ) |
| এন | কেস ড্রেন পোর্ট (টি) | পিএফ ৩/৮"(নিম্ন চাপের ক্ষেত্রে ত্রাণ) |
| পি | দুই গতির পাইলট শিফট পোর্ট (পিআই) | PF 1/4"(ভ্রমণের গতি নির্বাচন) |
3ডুসান ডিএইচ৫৫/ডিএইচ৬০ ট্র্যাকিং ডিভিয়েশন এবং প্ল্যানেটারি গিয়ার জব্দ সমাধান
লোডের অধীনে ট্র্যাক স্লিপিংয়ের মুখোমুখি, একতরফা ক্রল ড্র্যাগ, অথবা গ্রহের হাবের চারপাশে অত্যধিক তাপ?৫.৫-৬.৫ টনের ডুসান ডিএইচ এবং ডিএক্স এক্সক্যাভারে, ক্রমাগত খাঁজ-গর্ত এবং পাশের ঢালের শ্রেণিবদ্ধকরণ বিষয় 53.711:1 গ্রহীয় গিয়ার ট্রেন গুরুতর শক লোড। দীর্ঘ কাজের চক্রের উপর, যান্ত্রিক মুখ সীল (দুই-কন সীল) উপর পরা lubricating গিয়ার তেল অবসান এবং abrasive ময়লা অনুপ্রবেশ হতে পারে,এর ফলে গ্রহের গিয়ার স্পালিং এবং সুইল বিয়ারিংয়ের পতন ঘটেএকই সময়ে, মোটর swashplate এবং ভালভ টাইমিং প্লেট জুড়ে স্কোরিং সরাসরি ড্রেন লাইন অভ্যন্তরীণ বাইপাস কারণ (পিএফ ৩/৮"), যার ফলে ট্র্যাকিং বিচ্যুতি এবং পর্বত আরোহণের দুর্বল টান। আমাদের ব্র্যান্ড নতুন ইনস্টলTM07VC(2401-9301C) সেটআপ সর্বোচ্চ 8,340 N · m আউটপুট টর্ক, সুনির্দিষ্ট 2 গতির kickdown, এবং 100% জলবাহী দক্ষতা পুনরুদ্ধার করে।
4প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (প্রযুক্তিগত ও বাণিজ্যিক)
মেশিনের মালিক এবং ফ্লিট মেকানিক্সের জন্য (সি-এন্ড ইনসাইটস)
প্রশ্ন: আমি কিভাবে নিশ্চিত করতে পারি যে এই TM07VC ইউনিটটি আমার Doosan DH60-7 খননকারীর সাথে মিলেছে?একটিঃ আপনার মাউন্ট গর্ত প্যাটার্ন এবং হাব ব্যাসার্ধ পরিমাপ করুনঃ এই ড্রাইভ একটিØ৩৪৫ মিমি স্পিনকেট বোল্ট পিসিডি ১২ × এম১৪ বোল্ট সহ, aØ২৬৮ মিমি চাকা পাইলট, aØ২৪৪ মিমি ফ্রেম স্ক্রাব, এবং12 × M14 ফ্রেম সাইড বোল্টযদি আপনার বোল্টের গর্তের সংখ্যা উভয় পক্ষের 12 হয়, তাহলে এটি সরাসরি মেশিনের সংশোধনের সাথে সরাসরি স্থানান্তরিত হয়।
প্রশ্ন: এই শেষ ড্রাইভটি কি প্ল্যানেটারি গিয়ার অয়েল দিয়ে প্রিফিলড?উত্তরঃ না। ভ্রমণ সমাবেশগুলি কেবল অভ্যন্তরীণ মরিচা প্রতিরোধী পরীক্ষার তরল দিয়ে প্রেরণ করা হয়। মেশিনটি পরিচালনা করার আগে, গ্রহীয় হ্রাস হাউজটি প্রায় ১.২।১ দিয়ে পূরণ করুন।5 লিটার SAE 80W-90 বা 85W-140 GL-5 ভারী-ব্যবহারযোগ্য গিয়ার তেল যতক্ষণ তেল অনুভূমিক স্তরের প্লাগ পৌঁছায়.
সরঞ্জাম বিক্রেতা ও মেরামতের জন্য (বি-এন্ড ইনসাইটস)
প্রশ্ন: ডুসানের পার্ট নাম্বারগুলির মধ্যে বিনিময়যোগ্যতা কত?2401-9301C,401-00473, এবং170403-00098?উত্তরঃ এই অংশ সংখ্যাগুলি একই জন্য অফিসিয়াল Doosan/Daewoo কারখানা প্রতিস্থাপন প্রতিনিধিত্ব করেTM07VCহাইড্রোলিক রিডাকশন প্ল্যাটফর্ম (53.71: 1 গিয়ার অনুপাত, 8,340 N · m টর্ক, PF 1/2 "প্রধান পোর্ট) তারা 100% শারীরিক এবং জলবাহীভাবে বিনিময়যোগ্য, যা বিতরণকারীদের Doosan DH55, DH60-7,এবং DX60W মেশিন একক SKU সঙ্গে.
প্রশ্ন: আন্তর্জাতিক পরিবহনের জন্য কোন রপ্তানি প্যাকেজিং স্ট্যান্ডার্ড ব্যবহার করা হয়?উত্তরঃ প্রতিটি TM07VC ড্রাইভ অ্যান্টি-রোজ লেপ দিয়ে চিকিত্সা করা হয়, ভারী-ডুয়িং গ্রিডযুক্ত পোর্ট ক্যাপ দিয়ে সজ্জিত, একটি আর্দ্রতা-প্রতিরোধী VCI পলি ব্যাগে সিল করা হয় এবং একটি শক্তিশালী মধ্যে সুরক্ষিত হয়,বিশ্বব্যাপী কনটেইনার ও বিমান পরিবহনের জন্য নির্মিত ধোঁয়াশাযুক্ত আইএসপিএম-১৫ কাঠের এক্সপোর্ট ক্যাসেট.
