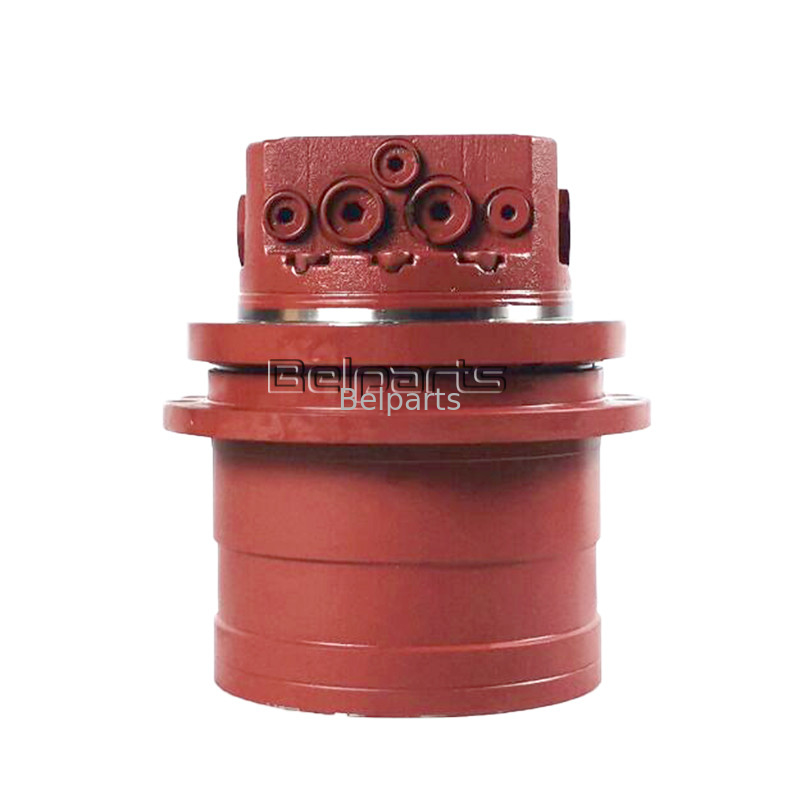

Komatsu PC45MR-5 PC50MR-5 PC55MR-5 ফাইনাল ড্রাইভ 22N-60-51300 FU1BB25159640A মিনি এক্সকাভেটর ট্র্যাভেল মোটর
এক্সকাভেটর ট্রাভেল মোটর অ্যাসেম্বলি
,E325cl ট্রাভেল মোটর অ্যাসেম্বলি
,Pc50 ট্র্যাভেল মোটর অ্যাসেম্বলি
ভারী 6300 N·m টর্ক এবং 12-বোল্ট 230mm স্প্রোকেট ফিটমেন্ট 5.0–6.0T Komatsu আর্থমুভারের জন্য।সরাসরি OEM প্রতিস্থাপন ডুয়াল-ডিসপ্লেসমেন্ট হাইড্রোলিক ট্র্যাভেল মোটর সম্পূর্ণ 47.5:1 প্ল্যানেটারি রিডাকশন গিয়ারবক্স সহ, বিশেষভাবে 12-হোল স্প্রোকেট Komatsu PC45MR-5, PC50MR-5, এবং PC55MR-5 মিনি এক্সকাভেটরগুলির জন্য ডিজাইন করা হয়েছে।
(Komatsu EPC পার্টস ক্যাটালগ এবং কম্প্যাক্ট হাইড্রোলিক ডেটাবেসের মাধ্যমে যাচাইকৃত কর্তৃপক্ষ)
| ইঞ্জিনিয়ারিং প্যারামিটার | যাচাইকৃত মেট্রিক মান |
|---|---|
| Komatsu OEM পার্ট নম্বর | 22N-60-51300, FU1BB25159640A |
| সামঞ্জস্যপূর্ণ Komatsu মেশিন | Komatsu PC45MR-5, PC50MR-5, PC55MR-5 |
| মোটর ড্রাইভ কোর প্ল্যাটফর্ম | হেভি-ডিউটি 2-স্পিড অ্যাক্সিয়াল পিস্টন সিরিজ |
| এক্সকাভেটর ওজন শ্রেণী | 5.0 – 6.0 টন (MR-5 আধুনিক সিরিজ) |
| ডিসপ্লেসমেন্ট (হাই / লো) | 19 / 34 mL/rev |
| আউটপুট টর্ক (হাই / লো) | 3500 / 6300 N·m |
| আউটপুট শ্যাফ্ট গতি (হাই / লো) | 55 / 30 rpm |
| সার্কিট অপারেটিং চাপ | 24.5 MPa |
| রেটেড ইনলেট ফ্লো রেট | 50 L/min |
| প্ল্যানেটারি রিডাকশন রেশিও | 47.5 : 1 (হাই-টর্ক রিডাকশন) |
| অবস্থা / ওয়ারেন্টি | 100% ব্র্যান্ড নিউ / 12 মাস |
(Komatsu MR-5 রিইনফোর্সড 12-বোল্ট ট্র্যাক ফ্রেমের জন্য নির্ভুল পরিমাপ)
| মেকানিক্যাল ইন্টারফেস | ডাইমেনশন প্যারামিটার | ইনস্টলেশন ফিটমেন্ট ভূমিকা |
|---|---|---|
| চ্যাসিস ফ্রেম সেন্টারিং ডায়ামিটার | 180 মিমি | হেভি-ডিউটি ইনার চ্যাসিস লোকেটটিং রেজিস্টার |
| ট্র্যাক ফ্রেম বোল্ট প্যাটার্ন | 9 × φ14 মিমি | ফ্রেম মাউন্টিংয়ের জন্য রিইনফোর্সড M14 বোল্ট সার্কেল |
| ড্রাইভ স্প্রোকেট সেন্টারিং পাইলট (ID) | 230 মিমি | আধুনিক 230 মিমি ড্রাইভ স্প্রোকেট লোকেটটিং রেজিস্টার |
| ড্রাইভ স্প্রোকেট বোল্ট প্যাটার্ন | 12 × φ14 মিমি | উচ্চ শিয়ার প্রতিরোধের জন্য MR-5 ডেডিকেটেড 12-বোল্ট M14 প্যাটার্ন |
ড্রাইভ প্রতিস্থাপন করার সময় স্প্রোকেট বোল্টের অমিল নিয়ে কাজ করছেন, অথবা লোডের অধীনে ট্র্যামিং করার সময় ট্র্যাক ল্যাগ লক্ষ্য করছেন?আধুনিক Komatsu Dash-5 (MR-5) এক্সকাভেটরগুলি ভারী 6300 N·m ট্র্যাক্টিভ টর্ক বিতরণ করার জন্য তাদের ড্রাইভ স্প্রোকেট ইন্টারফেসকে 12-হোল M14 বোল্ট সার্কেলে (230 মিমি পাইলট) আপগ্রেড করেছে। পুরানো 9-হোল ড্রাইভ ইনস্টল করা (যেমন 22M-60-32501) গুরুতর বোল্ট মিসলাইনমেন্ট তৈরি করে। 24.5 MPa-তে দীর্ঘায়িত ডিউটির উপর, 34 mL/r ডিসপ্লেসমেন্ট কন্ট্রোল পিস্টন জুড়ে অভ্যন্তরীণ চাপ ব্লিড ধীর গতির দুই-স্পিড শিফটিংয়ের কারণ হয়, মোটরকে তার সম্পূর্ণ 6300 N·m লো-গিয়ার ব্রেকআউট ফোর্স সরবরাহ করতে বাধা দেয়। আমাদের নির্ভুল-মেশিনযুক্ত 22N-60-51300 ফাইনাল ড্রাইভ ইনস্টল করা 100% 12-বোল্ট অ্যালাইনমেন্ট, সলিড M14 ক্ল্যাম্পিং সিকিউরিটি এবং সম্পূর্ণ হাইড্রোলিক ক্লাইম্বিং ট্র্যাকশন নিশ্চিত করে।
প্রশ্ন: আমি কীভাবে যাচাই করব যে আমার Komatsu পুরানো 9-হোল সংস্করণের পরিবর্তে এই 12-হোল স্প্রোকেট ড্রাইভের প্রয়োজন? উত্তর: আপনার ড্রাইভ স্প্রোকেটের মাউন্টিং বোল্ট হোলগুলি গণনা করুন। যদি আপনার মেশিনটি একটি ড্যাশ-5 মডেল (PC45MR-5, PC50MR-5, PC55MR-5) হয় যা 12 স্প্রোকেট বোল্ট হোল (φ14 মিমি) এবং 230 মিমি ইনার পাইলট রেজিস্টার বৈশিষ্ট্যযুক্ত, তবে এটির জন্য এই হেভি-ডিউটি 22N-60-51300 ইউনিট প্রয়োজন। (পুরানো MR-3 মডেলগুলিতে সাধারণত 9 স্প্রোকেট হোল থাকে)।
প্রশ্ন: এই প্রতিস্থাপন ড্রাইভের জন্য বাধ্যতামূলক স্টার্টআপ লুব্রিকেশন প্রোটোকল কী? উত্তর: উপরের কেসিং ড্রেন প্লাগের মাধ্যমে তাজা ISO VG 46 ফ্লুইড দিয়ে হাইড্রোলিক মোটর কেসিং প্রি-ফিল করুন। আলাদাভাবে, ইঞ্জিন চালু করার আগে SAE 80W-90 এক্সট্রিম-প্রেসার গিয়ার লুব্রিকেন্ট দিয়ে প্ল্যানেটারি গিয়ারবক্সটি অনুভূমিক তেল স্তর পরীক্ষা প্লাগ পর্যন্ত পূরণ করুন।
প্রশ্ন: ড্যাশ-5 মডেলগুলিতে 22N-60-51300 কীভাবে FU1BB25159640A এর সাথে ক্রস-রেফারেন্স করে? উত্তর: 22N-60-51300(Komatsu OEM) এবং FU1BB25159640A(প্রস্তুতকারকের স্ট্যাম্পিং) হল ফ্যাক্টরি-আইডেন্টিকাল পদবি যা PC45MR-5 থেকে PC55MR-5 মডেল জুড়ে নির্দিষ্ট করা হয়েছে, একক-SKU ইনভেন্টরি একত্রীকরণের জন্য অভিন্ন 12-হোল 230 মিমি স্প্রোকেট রেজিস্টার এবং 47.5:1 রিডাকশন রেশিও শেয়ার করে।
প্রশ্ন: বিদেশী চালানের জন্য এক্সপোর্ট প্যাকেজিং স্ট্যান্ডার্ড কী? উত্তর: প্রতিটি ড্রাইভ ইউনিট মরিচা-প্রতিরোধী ট্রানজিট ফ্লুইড দিয়ে অভ্যন্তরীণভাবে চিকিত্সা করা হয়, ভারী-গেজ ভেপার করোশন ইনহিবিটর (VCI) পলি ব্যারিয়ার র্যাপে সিল করা হয় এবং ISPM-15 সার্টিফাইড ফিউমিগেটেড এক্সপোর্ট কাঠের ক্রেটের ভিতরে নিরাপদে বোল্ট করা হয় যা কন্টেইনার এবং এয়ার কার্গো হ্যান্ডলিংয়ের জন্য নির্মিত।
