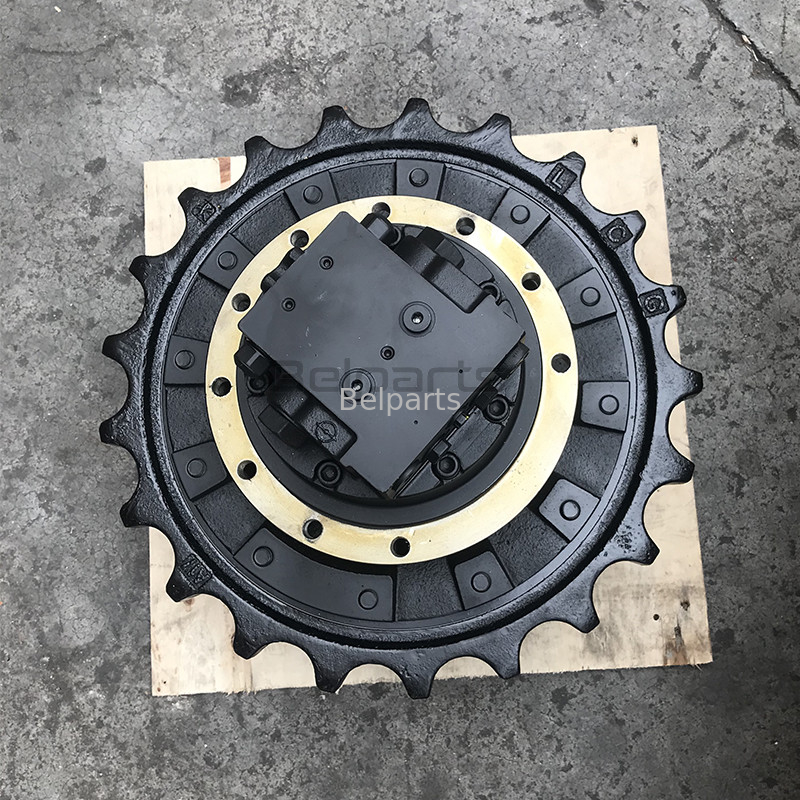

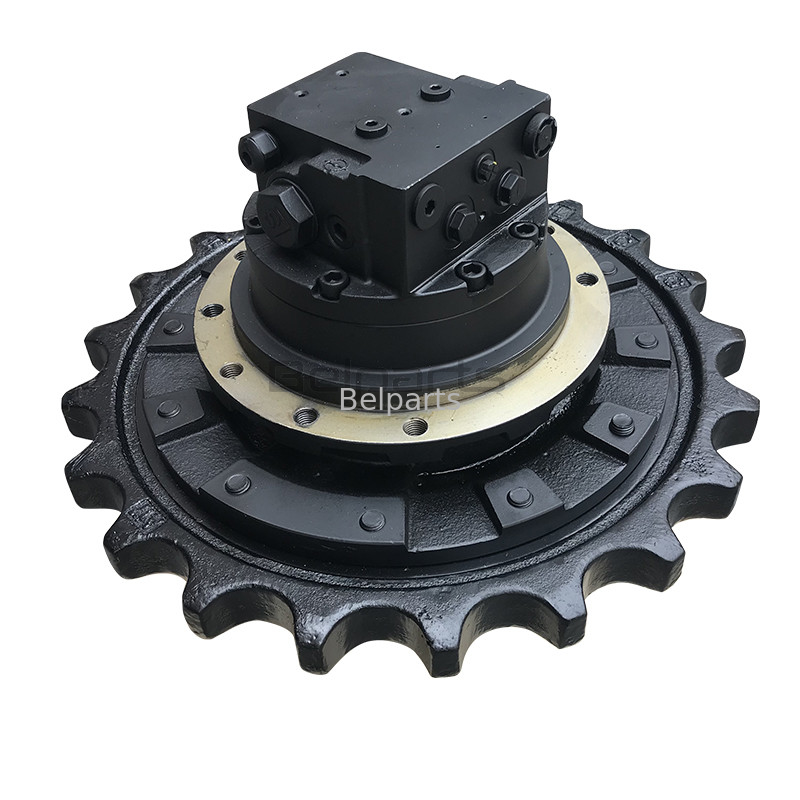

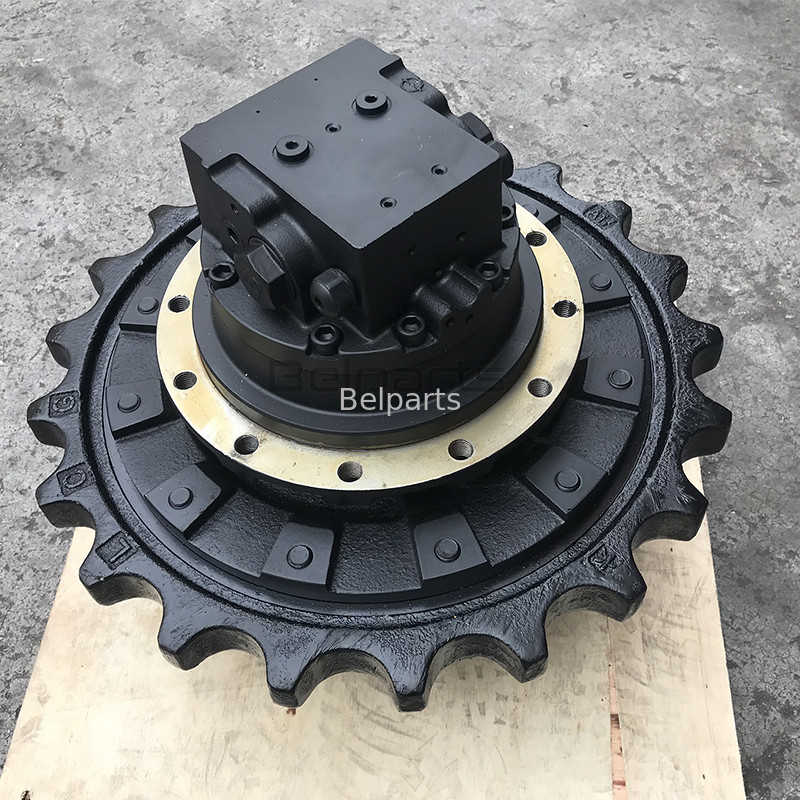

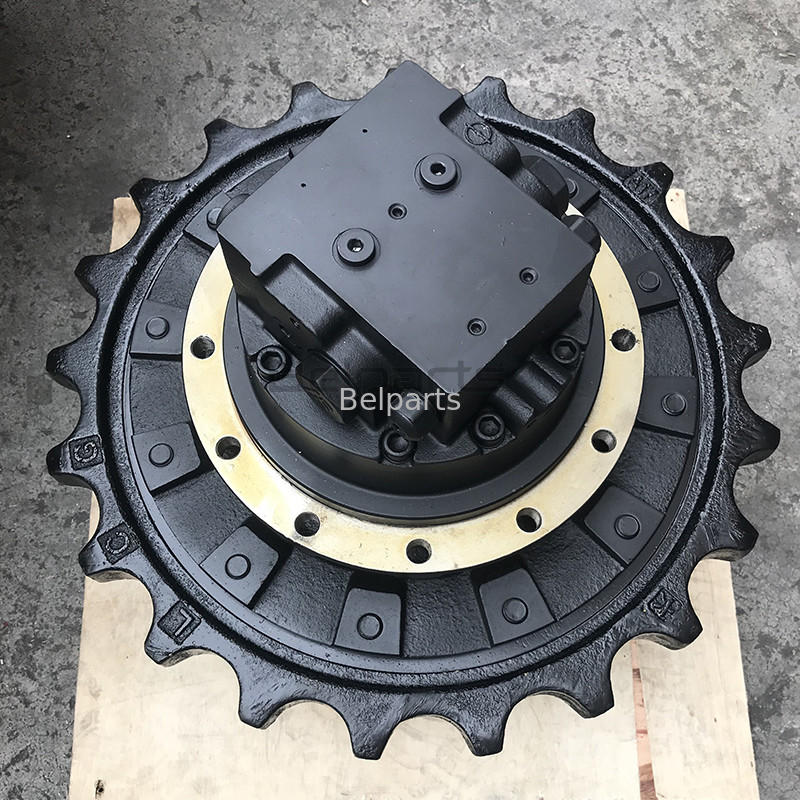

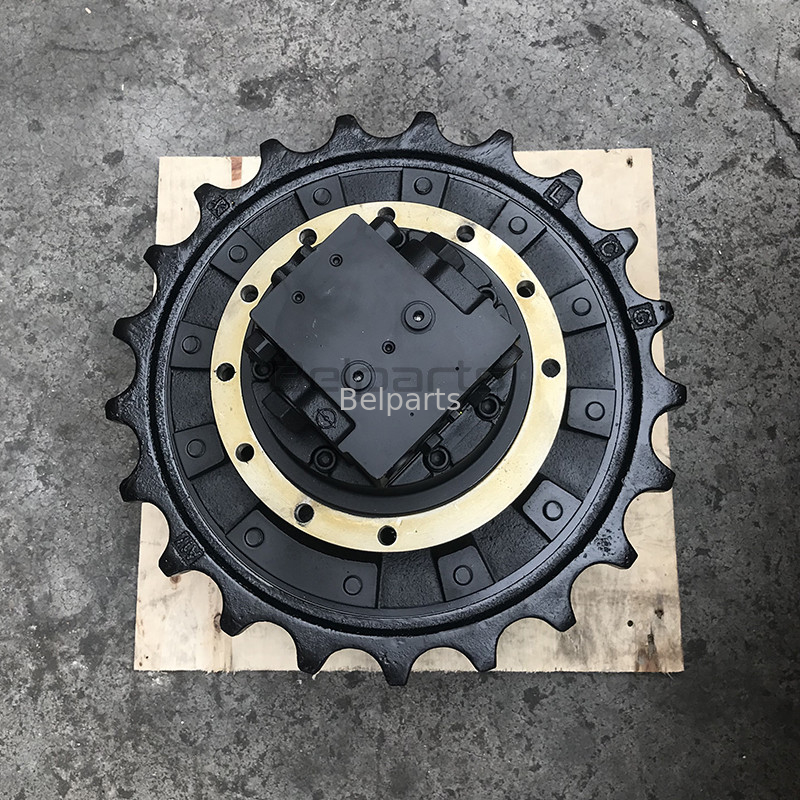

ইয়ানমার B6U VIO60-6B | Nabtesco GM06VL TM06N ট্র্যাভেল মোটরের জন্য 172900-66370 182900-33470 ফাইনাল ড্রাইভ
5.0–6.0T ইয়ানমার আর্থমুভারের জন্য হেভি 230mm স্প্রোকেট ফিটমেন্ট এবং 75.5mm পাইলট ডেপথ।OEM-স্পেক প্রতিস্থাপন Nabtesco GM06VL / TM06N ডুয়াল-ডিসপ্লেসমেন্ট (Snellgange 2-স্পিড) হাইড্রোলিক ট্র্যাভেল মোটর, যা ইয়ানমার B6U VIO60-6B মিনি এক্সকাভেটরগুলির জন্য বিশেষভাবে তৈরি করা হয়েছে, ইন্টিগ্রেটেড প্ল্যানেটারি রিডাকশন গিয়ারবক্স সহ।
1. প্রযুক্তিগত অপারেটিং স্পেসিফিকেশন
(কর্তৃত্ব ইয়ানমার EPC পার্টস ক্যাটালগ এবং GM06VL/TM06N ইঞ্জিনিয়ারিং ডেটাবেসের মাধ্যমে যাচাইকৃত)
| ইঞ্জিনিয়ারিং প্যারামিটার | যাচাইকৃত মেট্রিক মান |
|---|---|
| ইয়ানমার OEM পার্ট নম্বর | 172900-66370, 182900-33470 (বিকল্প: 17290066370, 18290033470, 182900-3347) |
| মোটর ড্রাইভ কোর প্ল্যাটফর্ম | Nabtesco GM06VL বিকল্প / TM06N সিরিজ (2-স্পিড অ্যাক্সিয়াল পিস্টন) |
| সামঞ্জস্যপূর্ণ ইয়ানমার মেশিন | Yanmar B6U VIO60-6B (B6, B50-2 সিরিজগুলিতেও ফিট করে) |
| এক্সকাভেটর ওজন শ্রেণী | 5.0 – 6.0 টন শ্রেণী |
| অপারেটিং হাইড্রোলিক চাপ | 21.0 – 24.5 MPa |
| চ্যাসিস মাউন্টিং বোল্ট প্যাটার্ন | 9 × M14 (φ14 মিমি ফ্রেম বোল্ট) |
| ড্রাইভ স্প্রোকেট বোল্ট প্যাটার্ন | 12 × M14 (φ14 মিমি স্প্রোকেট বোল্ট) |
| ইউনিট নেট মাস | 61.0 কেজি (হেভি-ডিউটি কাস্ট স্ট্রাকচার) |
| ক্রেট প্যাকেজিং সাইজ | 38 × 38 × 49 সেমি |
| শর্ত / ওয়ারেন্টি | 100% ব্র্যান্ড নিউ / 12 মাস |
2. সম্পূর্ণ আন্ডারক্যারেজ ব্লুপ্রিন্ট এবং মাউন্টিং ডাইমেনশন
(ইয়ানমার B6U ট্র্যাক ফ্রেমের জন্য TM06N ব্লুপ্রিন্ট থেকে সরাসরি ইঞ্জিনিয়ারিং পরিমাপ)
| ডাইমেনশন ইন্ডিকেটর | মেট্রিক মান | ফিটমেন্ট ভূমিকা এবং বর্ণনা |
|---|---|---|
| A (পাইলট স্টেপ ডেপথ) | 75.5 মিমি | গভীর-এনগেজমেন্ট আন্ডারক্যারেজ লোকেট করার গভীরতা |
| ØB (ফ্রেম আউটার পাইলট) | 220 মিমি | আউটার চ্যাসিস মাউন্টিং পাইলট রেজিস্টার |
| ØC (ফ্রেম ইনার পাইলট) | 180 মিমি | ইনার ট্র্যাক ফ্রেম লোকেট করার রেজিস্টার |
| ØD (স্প্রোকেট ইনার পাইলট) | 230 মিমি | হেভি-ডিউটি 230 মিমি ড্রাইভ স্প্রোকেট সেন্টারিং স্পিগট |
| ØE (স্প্রোকেট বোল্ট PCD) | 262 মিমি | ড্রাইভ স্প্রোকেটের জন্য 12-হোল পিচ সার্কেল ডায়ামিটার |
| ØF (ফ্ল্যাঞ্জ আউটার ডায়ামিটার) | 284 মিমি | প্রধান কাঠামোগত মাউন্টিং ফ্ল্যাঞ্জ ডায়ামিটার |
| ট্র্যাক ফ্রেম বোল্ট প্যাটার্ন | 9 × M14 | OEM আন্ডারক্যারেজ ফ্রেমে সরাসরি বোল্ট-আপ |
| ড্রাইভ স্প্রোকেট বোল্ট প্যাটার্ন | 12 × M14 | উচ্চ ট্র্যাক্টিভ শিয়ার প্রতিরোধের জন্য 12-বোল্ট M14 প্যাটার্ন |
3. ইয়ানমার B6U VIO60-6B ফ্ল্যাঞ্জ ডিফ্লেকশন এবং টু-স্পিড শিফট ল্যাগ সমাধান
আপনার 6-টন ইয়ানমার B6U কি ভারী ট্রেঞ্চ পুশের সময় পিছিয়ে পড়ছে, বা উচ্চ গতিতে শিফট করার সময় কাঁপছে? ইয়ানমার B6U জিরো-টেইল প্ল্যাটফর্ম তার 230 মিমি ড্রাইভ স্প্রোকেটের উপর তীব্র কাউন্টার-রোটেশনাল টর্ক প্রেরণ করে। 24.5 MPa-তে অবিচ্ছিন্ন ভারী গ্রেডিং 75.5 মিমি পাইলট ডেপথকে (A) গুরুতর রেডিয়াল লিভারেজের শিকার করে। উচ্চ অপারেটিং ঘন্টার উপর, অভ্যন্তরীণ বিয়ারিং এন্ড-প্লে আলগা হয়ে যায়, যার ফলে GM06VL রিডাকশন গিয়ারগুলি মিসলাইনড কোণে মেশ করে। একই সময়ে, Snellgange টু-স্পিড চেঞ্জওভার ব্লকের ভিতরে ফ্লুইড দূষণ মসৃণ ডিসপ্লেসমেন্ট শিফটিং প্রতিরোধ করে, ট্র্যাকটিকে হাই গিয়ারে আটকে রাখে এবং লো-স্পিড ট্র্যাক্টিভ রিম পুলকে দুর্বল করে দেয়। আমাদের নির্ভুলভাবে মেশানো 172900-66370 ফাইনাল ড্রাইভ ইনস্টল করলে 100% কনসেন্ট্রিক 230 মিমি অ্যালাইনমেন্ট পুনরুদ্ধার হয়, গিয়ার ব্যাকল্যাশ দূর হয় এবং নির্ভরযোগ্য ডুয়াল-স্পিড ট্র্যাকিং সরবরাহ করে।
4. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (প্রযুক্তিগত এবং বাণিজ্যিক)
মেশিন মালিক এবং অপারেটরদের জন্য (C-এন্ড ইনসাইট)
প্রশ্ন: আমার ইয়ানমার B6U-তে ড্রাইভ স্প্রোকেট পরিবর্তন না করেই কি এই TM06N ফাইনাল ড্রাইভ সরাসরি বোল্ট হবে? উত্তর: হ্যাঁ। এটি সরাসরি ফ্যাক্টরি OEM পার্ট নম্বর 172900-66370 এবং 182900-33470-এর সাথে মেলে। 180 মিমি ফ্রেম পাইলট (ØC), 230 মিমি স্প্রোকেট পাইলট (ØD), 262 মিমি স্প্রোকেট PCD (ØE 12xM14 হোল সহ), এবং 75.5 মিমি স্টেপ ডেপথ (A) আপনার বিদ্যমান B6U ট্র্যাক ফ্রেমের সাথে নির্বিঘ্নে অ্যালাইন হয়।
প্রশ্ন: এই প্রতিস্থাপন ড্রাইভ চালানোর আগে বাধ্যতামূলক স্টার্টআপ লুব্রিকেশন পদ্ধতি কী? উত্তর: উপরের কেসিং ড্রেন প্লাগের মাধ্যমে ফ্রেশ ISO VG 46 ফ্লুইড দিয়ে হাইড্রোলিক মোটর কেসিং প্রি-ফিল করুন। আলাদাভাবে, ইঞ্জিন চালু করার আগে SAE 80W-90 এক্সট্রিম-প্রেসার গিয়ার লুব্রিকেন্ট দিয়ে প্ল্যানেটারি গিয়ারবক্সটি হরাইজন্টাল অয়েল লেভেল চেক প্লাগ পর্যন্ত পূরণ করুন।
সরঞ্জাম ডিলার এবং মেরামত সুবিধার জন্য (B-এন্ড ইনসাইট)
প্রশ্ন: 172900-66370 কিভাবে 182900-33470 এবং Nabtesco GM06VL-এর সাথে ক্রস-রেফারেন্স করে? উত্তর: 172900-66370 এবং 182900-33470 ইয়ানমার B6U এবং B6 সিরিজের মধ্যে সরাসরি ফ্যাক্টরি ইন্টারচেঞ্জেবল অ্যাসেম্বলি পার্ট নম্বর। এই TM06N ইউনিটটি মূল Nabtesco GM06VL প্ল্যাটফর্মের জন্য হেভি-ডিউটি প্রতিস্থাপন হিসাবে কাজ করে, যা সিঙ্গেল-SKU ইনভেন্টরি একত্রীকরণের সুবিধা দেয়।
প্রশ্ন: রপ্তানি শিপিংয়ের জন্য সঠিক ফ্রেট লজিস্টিক স্পেসিফিকেশনগুলি কী কী? উত্তর: ক্রেটেড অ্যাসেম্বলির নেট ওজন 61.0 কেজি (গ্রস প্যাকড ওজন প্রায় 64.0 কেজি) এবং এর পরিমাপ 38 × 38 × 49 সেমি (0.071 CBM)। প্রতিটি ড্রাইভ ভেপার করোশন ইনহিবিটর (VCI) পলি র্যাপে সিল করা হয় এবং ISPM-15 সার্টিফাইড ফিউমিগেটেড এক্সপোর্ট কাঠের ক্রেটের ভিতরে নিরাপদে বোল্ট করা হয়।
