328D 330C 330D L LCR এক্সকাভেটর রিডিউসার গিয়ার এর জন্য 2276189 227-6189 ট্র্যাভেল গিয়ারবক্স রিডাকশন
E330C E330D E328D যাত্রা হ্রাস গিয়ারবক্স
,227-6189 যাত্রা হ্রাস গিয়ারবক্স
,বেল পার্টস এক্সক্যাভারের ট্র্যাভেল রিডাকশন গিয়ারবক্স

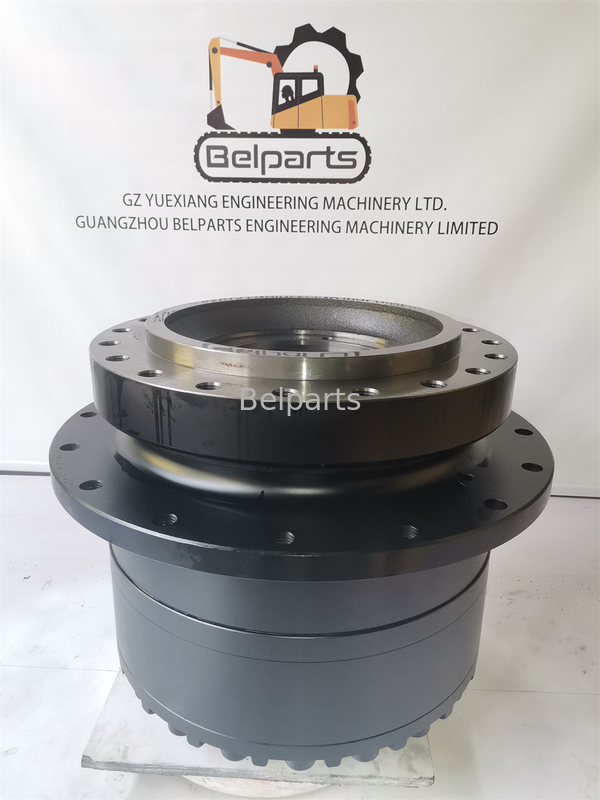

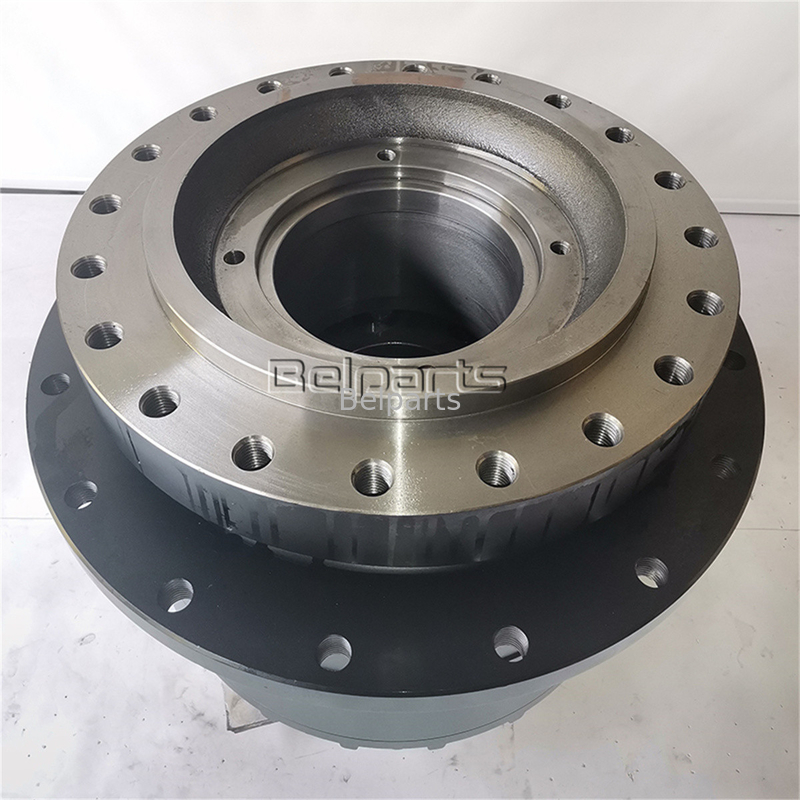

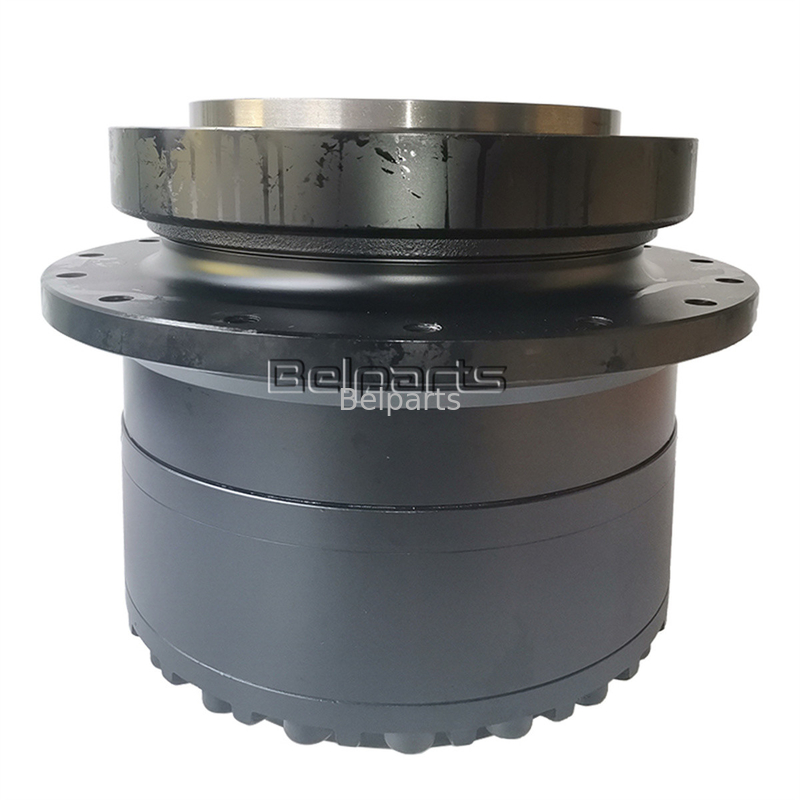

CAT 328D 330C 330D L LCR ফাইনাল ড্রাইভ ট্র্যাভেল গিয়ারবক্স | 227-6189 (2276189)
হেভি-ডিউটি ৩০-৩৫ টন প্রোডাকশন ক্লাস ট্রিপল-স্টেজ প্ল্যানেটারি ট্র্যাক রিডাকশন গিয়ারবক্স (মোটর ছাড়া)।প্রিসিশন-মেশিনড আফটারমার্কেট নতুন প্ল্যানেটারি ট্র্যাভেল রিডাকশন ড্রাইভ গ্রুপ অ্যাসেম্বলি বিশেষভাবে CAT30-টন ক্লাস হেভি ক্রলার এক্সকাভেটরগুলির জন্য তৈরি করা হয়েছে। CAT জেনুইন OEM পার্ট নম্বরের সরাসরি প্রতিস্থাপন227-6189এবং2276189(ড্রাইভ গ্রুপ-ফাইনাল; মোটর ছাড়া), আপনার আসল হাইড্রোলিক ট্র্যাভেল মোটরের সাথে সরাসরি বোল্ট করার জন্য ডিজাইন করা হয়েছে।
১. প্রযুক্তিগত অপারেটিং স্পেসিফিকেশন
(CATSIS EPC পার্টস ক্যাটালগ এবং হেভি-ডিউটি ক্রলার ড্রাইভ ইঞ্জিনিয়ারিং মেট্রিক্সের মাধ্যমে কর্তৃপক্ষ যাচাইকৃত)
| ইঞ্জিনিয়ারিং প্যারামিটার | যাচাইকৃত প্রযুক্তিগত মেট্রিক |
|---|---|
| CATOEM পার্ট নম্বর | 227-6189(বিকল্প: 2276189) |
| ইউনিট বিবরণ | ড্রাইভ গ্রুপ-ফাইনাল (মোটর ছাড়া) |
| সামঞ্জস্যপূর্ণ CAT এক্সকাভেটর | 328D, 328D LCR, 330C, 330C L, 330C LN, 330D, 330D L, 330D LN, 330D LCR |
| এক্সকাভেটর ওজন শ্রেণী | ৩০.০ – ৩৬.০ টন হেভি প্রোডাকশন এক্সকাভেটর সিরিজ |
| রিডাকশন আর্কিটেকচার | ৩-স্টেজ হেভি প্ল্যানেটারি রিডাকশন গিয়ারবক্স ডুও-কোন সিলিং সহ |
| মোট শিপিং ওজন | ৪৮০.০০ কেজি |
| বাইরের ক্রেটের মাত্রা | ৬৬ * ৬৬ * ৬৪ সেমি(শক্তিশালী হেভি-ডিউটি এক্সপোর্ট ক্রেট) |
| শর্ত ও গুণমান মান | ১০০% ব্র্যান্ড নিউ আফটারমার্কেট স্ট্যান্ডার্ড |
| ওয়ারেন্টি সুরক্ষা | ১২ মাসের হেভি-ডিউটি গ্যারান্টি |
২. আন্ডারক্যারেজ ফিটমেন্ট ও অ্যাসেম্বলি আর্কিটেকচার
(CAT330C/330D হেভি আন্ডারক্যারেজ হাবগুলির জন্য সরাসরি যান্ত্রিক যাচাইকরণ)
| সিস্টেম কম্পোনেন্ট | পার্ট নম্বর ও ইঞ্জিনিয়ারিং ভূমিকা |
|---|---|
| প্রধান আউটপুট হাউজিং (অবস্থান #২৯) | 2276191(হেভি কাস্ট স্টিল আউটার স্প্রোকেট হাব রিং গিয়ার হাউজিং) |
| মোটর ফ্ল্যাঞ্জ অ্যাডাপ্টার হাউজিং (অবস্থান #২৮) | 2276190(প্রিসিশন মোটর মাউন্ট ইন্টারফেস অ্যাডাপ্টার) |
| প্রধান স্পিন্ডল টেপারড রোলার বিয়ারিং (অবস্থান #৪০) | 2790344(হেভি হাই-লোড টেপারড রোলার বিয়ারিং পেয়ার, ২ পিস) |
| মেকানিক্যাল ডুও-কোন সিল গ্রুপ (অবস্থান #২৭) | 2134737(অ্যাব্রেসিভ মাড ও কাদা ফেস সিল গ্রুপ 2059114 টোরিক রিং সহ) |
| গিয়ার কাপলিং মেকানিজম (অবস্থান #৩০ / #৪৬) | 2276192(৬৬-টুথ ইন্টারনাল গিয়ার কাপলিং) এবং1912645(কাপলিং স্প্লাইন) |
| প্রস্তাবিত গিয়ার লুব্রিকেন্ট | হেভি-ডিউটি Cat FDAO / SAE 80W-90, 85W-140 GL-5 গিয়ার অয়েল (~৬.০–৮.০ লিটার) |
৩. এক্সপ্লোডেড ভিউ ও সম্পূর্ণ ৫৫-আইটেম কম্পোনেন্ট ব্রেকডাউন
(CAT ফাইনাল ড্রাইভ রিডাকশন গ্রুপের জন্য সম্পূর্ণ বিল অফ মেটেরিয়ালস 227-6189 / 2276189)
| অবস্থান # | পার্ট নম্বর | পার্টের নাম ও প্রযুক্তিগত বিবরণ | পরিমাণ |
|---|---|---|---|
| সব | 2276189 |
ড্রাইভ গ্রুপ-ফাইনাল; (মোটর ছাড়া)(সম্পূর্ণ রিডাকশন গিয়ারবক্স) | ১ |
| ১ | 3E2338 |
প্লাগ-পাইপ(ড্রেন ও লেভেল ইন্সপেকশন পাইপ প্লাগ) | ২ |
| ২ | 7Y0639 |
গিয়ার; (সান)(২১ টুথ সান পিনিয়ন গিয়ার) | ১ |
| ৩ | 7Y0642 |
গিয়ার; (রিং)(৬৩ টুথ ইন্টারনাল রিং গিয়ার) | ১ |
| ৪ | 7Y0643 |
ক্যারিয়ার(হেভি প্ল্যানেট গিয়ার ক্যারিয়ার) | ১ |
| ৫ | 7Y0645 |
ক্যারিয়ার(ইন্টারমিডিয়েট প্ল্যানেট গিয়ার ক্যারিয়ার) | ১ |
| ৬ | 7Y0659 |
গিয়ার; (প্ল্যানেটারি)(২২ টুথ প্ল্যানেট গিয়ার) | ৩ |
| ৭ | 7Y0661 |
শ্যাফট; (প্ল্যানেটারি)(হার্ডেন্ড প্ল্যানেট গিয়ার শ্যাফট পিন) | ৩ |
| ৮ | 7Y0662 |
শ্যাফট; (প্ল্যানেটারি)(প্ল্যানেট গিয়ার শ্যাফট পিন) | ৪ |
| ৯ | 7Y0663 |
গিয়ার; (প্ল্যানেটারি)(২০ টুথ প্ল্যানেট গিয়ার) | ৪ |
| ১০ | 7Y0667 |
রিং; (রিটেইনিং)(থ্রাস্ট রিটেইনিং স্ন্যাপ রিং) | ১ |
| ১১ | 7Y0673 |
গিয়ার; (রিং)(৭৩ টুথ রিং গিয়ার) | ১ |
| ১২ | 7Y0673 |
গিয়ার; (প্ল্যানেটারি)(২৪ টুথ প্ল্যানেট গিয়ার) | ৩ |
| ১৩ | 7Y0731 |
ক্যারিয়ার অ্যাসেম্বলি(প্ল্যানেট ক্যারিয়ার অ্যাসেম্বলি) | ১ |
| — | 7Y0656 |
শ্যাফট; (প্ল্যানেটারি)(প্ল্যানেট শ্যাফট পিন) | ৩ |
| ১৪ | 7Y1056 |
শিম(০.৮০ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ১৫ | 7Y1057 |
শিম(১.০০ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ১৬ | 7Y1094 |
ওয়াশার(৬৬ * ১০২ * ১.০ মিমি থ্রাস্ট ওয়াশার) | ১৪ |
| ১৭ | 7Y5235 |
বোল্ট(M24 * 3 * 190 মিমি হাই-টেনসাইল স্ট্রাকচারাল বোল্ট) | ২০ |
| ১৮ | 0940577 |
প্লেট(৭.০ মিমি পুরুত্ব স্পেসার প্লেট) | ১ |
| ১৯ | 0940578 |
প্লেট(৮.০ মিমি পুরুত্ব স্পেসার প্লেট) | ১ |
| ২০ | 0940579 |
প্লেট(৯.০ মিমি পুরুত্ব স্পেসার প্লেট) | ১ |
| ২১ | 0940580 |
প্লেট(১০.০ মিমি পুরুত্ব স্পেসার প্লেট) | ১ |
| ২২ | 1107231 |
গিয়ার; (সান)(১৮ টুথ সান গিয়ার) | ১ |
| ২৩ | 1141541 |
পিন; (ডাওয়েল)(প্রিসিশন অ্যালাইনমেন্ট ডাওয়েল পিন) | ৬ |
| ২৪ | 1912521 |
গিয়ার; (সান)(২৩ টুথ ইনপুট সান গিয়ার) | ১ |
| ২৫ | 1994582 |
বিয়ারিং অ্যাসেম্বলি(প্ল্যানেট নিডেল রোলার বিয়ারিং অ্যাসেম্বলি) | ৩ |
| ২৬ | 1994583 |
বিয়ারিং অ্যাসেম্বলি(হেভি প্ল্যানেট নিডেল রোলার বিয়ারিং অ্যাসেম্বলি) | ১১ |
| ২৭ | 2134737 |
সিল গ্রুপ-ডুও কোন(মেকানিক্যাল ডুও-কোন সিল গ্রুপ) | ১ |
| — | 2059114 |
রিং; (টোরিক)(ইলাস্টোমেরিক টোরিক সিলিং রিং) | ২ |
| ২৮ | 2276190 |
হাউজিং-মোটর(মোটর অ্যাডাপ্টার মাউন্টিং হাউজিং) | ১ |
| ২৯ | 2276191 |
হাউজিং(প্ল্যানেটারি স্পিন্ডল হাব হাউজিং) | ১ |
| ৩০ | 2276192 |
গিয়ার-কাপলিং(৬৬ টুথ ইন্টারনাল ড্রাইভ কাপলিং) | ১ |
| ৩১ | 2676809 |
শিম(০.৭৫ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ৩২ | 2676810 |
শিম(০.৮৫ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ৩৩ | 2676811 |
শিম(০.৯০ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ৩৪ | 2676812 |
শিম(১.২০ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ৩৫ | 2676813 |
শিম(১.৪০ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ৩৬ | 2676814 |
শিম(১.৮০ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ৩৭ | 2676815 |
শিম(২.০০ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ৩৮ | 2676816 |
শিম(২.৩০ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ৩৯ | 2676817 |
শিম(২.৩০ মিমি পুরুত্ব প্রিলোড শিম) | ১ |
| ৪০ | 2790344 |
বিয়ারিং অ্যাসেম্বলি-টেপারড রোলার(স্পিন্ডল টেপারড রোলার বিয়ারিং) | ২ |
| ৪১ | 0931731 |
রিং - রিটেইনিং(শ্যাফট রিটেইনিং সার্ক্লিপ) | ১ |
| ৪২ | 0940584 |
ওয়াশার(৪০.৩ * ৭২ * ১.০ মিমি থ্রাস্ট ওয়াশার) | ৬ |
| ৪৩ | 0950891 |
পিন - স্প্রিং(হেভি স্লটেড স্প্রিং রোল পিন) | ৭ |
| ৪৪ | 0963216 |
সেটস্ক্রু-সকেট(M12 * 1.75 * 12 মিমি লকিং সেট স্ক্রু) | ২ |
| ৪৫ | 1912526 |
কভার(হেভি আউটার গিয়ারবক্স কভার প্লেট) | ১ |
| ৪৬ | 1912645 |
কাপলিং(ইনপুট ড্রাইভ শ্যাফট স্প্লাইন কাপলিং) | ১ |
| ৪৭ | 2P3628 |
সিল-ও-রিং(হাই-প্রেসার ও-রিং, আইডি = ৪১২.৩৪ মিমি) | ১ |
| ৪৮ | 6V8133 |
বোল্ট(M24 * 3.0 * 80 মিমি হাই-টেনসাইল ফ্ল্যাঞ্জ বোল্ট) | ১০ |
| ৪৯ | 6V8237 |
প্লেইন ওয়াশার - হার্ডেন্ড(স্ট্রাকচারাল হার্ডেন্ড ফ্ল্যাট ওয়াশার) | ১০ |
| ৫০ | 7M8485 |
সিল, অ্যাডাপ্টার, মোটর(মোটর অ্যাডাপ্টার সিল, কিট 5R1429 এর অংশ) | ২ |
| ৫১ | 7Y0595 |
স্পেসার(৫৮ * ৭৯.৬ * ৬.০ মিমি হার্ডেন্ড স্পেসার) | ২ |
| ৫২ | 7Y0644 |
স্পেসার(১৬৩ * ১৯০ * ৮.০ মিমি ক্যারিয়ার স্পেসার) | ১ |
| ৫৩ | 8T4167 |
ওয়াশার-হার্ড(২৬ * ৪৪ * ৪.০ মিমি স্ট্রাকচারাল হার্ড ওয়াশার) | ২০ |
| ৫৪ | 8T4240 |
রিং - রিটেইনিং(হেভি ইন্টারনাল স্ন্যাপ রিং) | ৩ |
| ৫৫ | 9X6032 |
বোল্ট(হেক্স সকেট হেড, M10 * 1.5 * 30 মিমি) | ১২ |
৪. CAT330C / 330D প্ল্যানেটারি গিয়ার ফেইলিওর ও ট্র্যাক বাইন্ডিং সমাধান
ফাইনাল ড্রাইভ হাবের ভিতরে জোরে ঘর্ষণের শব্দ, গিয়ার অয়েলে প্রচুর ধাতব গুঁড়ো, বা ভারী কোয়ারি ট্রামিংয়ের সময় ক্রলার ট্র্যাক লকআপ অনুভব করছেন? ৩০ থেকে ৩৫ টন CAT330C, 330D, এবং 328D এক্সকাভেটরগুলিতে যা মারাত্মক শিলা খনন এবং ধ্বংসাত্মক কাজে ব্যবহৃত হয়, ৩-স্টেজ প্ল্যানেটারি গিয়ারবক্স প্রচুর ট্র্যাকশন ড্রবার লোড শোষণ করে। সময়ের সাথে সাথে, মেকানিক্যাল ডুও-কোন ফ্লোটিং সিলের (2134737) অবনতি অপরিহার্য গিয়ার লুবকে বেরিয়ে যেতে দেয় যখন ঘষিয়া তুলিয়া ফেলিতে সক্ষম সিলিকা স্লারি হাবের ভিতরে প্রবেশ করে। লুব্রিকেশন ছাড়া, প্ল্যানেট নিডেল বিয়ারিংগুলি (1994583, 1994582) অতিরিক্ত গরম হয়ে ভেঙে যায়, যার ফলে প্ল্যানেট গিয়ারগুলি (7Y0659, 7Y0663, 7Y0673) স্থানচ্যুত হয় এবং ইন্টারনাল রিং গিয়ারগুলি (7Y0642, 7Y0673) ছিঁড়ে যায়। যখন আপনার হাইড্রোলিক পিস্টন মোটর ভাল অবস্থায় থাকে, তখন শুধুমাত্র ক্ষতিগ্রস্ত মেকানিক্যাল রিডাকশন গিয়ারবক্সটি আমাদের ব্র্যান্ড-নতুন 227-6189 ড্রাইভ গ্রুপ দিয়ে প্রতিস্থাপন করলে ওভারহল খরচ ৫০% এর বেশি সাশ্রয় হয়, ট্র্যাক বাইন্ডিং দূর হয় এবং ১০০% হেভি ক্রলার ট্রামিং পাওয়ার পুনরুদ্ধার হয়।
৫. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (প্রযুক্তিগত ও বাণিজ্যিক)
মেশিন মালিক ও ফ্লিট মেকানিক্সের জন্য (C-এন্ড ইনসাইটস)
প্রশ্ন: আমি কি আমার আসল CAT হাইড্রোলিক ট্র্যাভেল মোটরটি সরাসরি এই 227-6189 গিয়ারবক্সে লাগাতে পারি? উত্তর: হ্যাঁ। এই স্বতন্ত্র ফাইনাল ড্রাইভ রিডাকশন গ্রুপটি সঠিক CAT ফ্যাক্টরি স্পেসিফিকেশন অনুযায়ী তৈরি করা হয়েছে, যাতে ম্যাচিং মোটর হাউজিং অ্যাডাপ্টার (2276190) এবং ইন্টারনাল ইনপুট ড্রাইভ কাপলিং (1912645) রয়েছে, যা আপনাকে আপনার কার্যকরী ট্র্যাভেল মোটরটি ক্ষতিগ্রস্ত গিয়ারবক্স থেকে খুলে এই প্রতিস্থাপন ইউনিটে সরাসরি লাগানোর অনুমতি দেয়।
প্রশ্ন: এই ৩০-টন ফাইনাল ড্রাইভের জন্য কী ধরনের এবং কত পরিমাণ গিয়ার অয়েল প্রয়োজন? উত্তর: এই হেভি-ডিউটি গিয়ারবক্সের জন্য প্রায় ৬.০ থেকে ৮.০ লিটার CATFDAO (ফাইনাল ড্রাইভ এবং এক্সেল অয়েল) অথবা SAE 80W-90 / 85W-140 GL-5 এক্সট্রিম-প্রেসার গিয়ার অয়েল প্রয়োজন। গিয়ারবক্সটিকে অনুভূমিকভাবে রাখুন এবং তেল অনুভূমিক লেভেল প্লাগ হোল (3E2338) পর্যন্ত না পৌঁছানো পর্যন্ত পূরণ করুন।
সরঞ্জাম ডিলার ও মেরামত সুবিধার জন্য (B-এন্ড ইনসাইটস)
প্রশ্ন: CAT পার্ট নম্বর 227-6189 দ্বারা কোন মেশিন মডেলগুলি আচ্ছাদিত? উত্তর: পার্ট নম্বর 227-6189 (2276189) হল CAT328D, 328D LCR, 330C, 330C L, 330D, 330D L, এবং 330D LCR ক্রলার এক্সকাভেটরগুলিতে স্ট্যান্ডার্ড হেভি-ডিউটি প্ল্যানেটারি ফাইনাল ড্রাইভ গ্রুপ। এই স্বতন্ত্র "ড্রাইভ গ্রুপ (মোটর ছাড়া)" স্টক করার ফলে মেরামত সুবিধা এবং পার্টস ডিস্ট্রিবিউটররা উচ্চ-চাহিদা সম্পন্ন ৩০-টন CAT মেশিনগুলিতে একটি একক SKU দিয়ে মারাত্মক মেকানিক্যাল গিয়ারবক্সের ত্রুটিগুলি পরিষেবা দিতে পারে।
প্রশ্ন: এই ৪৮০ কেজি হেভি-ডিউটি ফাইনাল ড্রাইভটি আন্তর্জাতিক রপ্তানির জন্য কীভাবে প্যাক করা হয়? উত্তর: প্রতিটি ৪৮০ কেজি গিয়ারবক্স হেভি অ্যান্টি-রাস্ট অয়েল দিয়ে কোটিং করা হয়, একটি ইন্ডাস্ট্রিয়াল-গ্রেড VCI ময়েশ্চার-ব্যারিয়ার ব্যাগে সিল করা হয় এবং একটি কাস্টম-রিইনফোর্সড ৬৬ * ৬৬ * ৬৪ সেমি ফিউমিগেটেড ISPM-15 এক্সপোর্ট কাঠের ক্রেটে নিরাপদে বোল্ট করা হয়, যা সমুদ্রগামী কন্টেইনার শিপিং এবং হেভি LTL ফ্ল্যাটবেড পরিবহনের জন্য তৈরি করা হয়েছে।
